Проектування трубопровідних систем з полімерних труб Pexgol

  При проектуванні та будівництві трубопроводів слід враховувати ряд відмінних характеристик пластмасових труб у порівнянні із металевими, а саме: їх високу корозійну стійкість до переважної більшості середовищ, що транспортуються, й можливість підземної установки, що не потребує їх додаткового антикорозійного захисту; значно меншу масу, що полегшує й спрощує підйомно-транспортні й монтажно-будівельні роботи; більшу гнучкість труб, що дозволяє проектувати з меншою кількістю фасонних відводів; гладкість внутрішньої поверхні, що зменшує гідравлічний опір потоку, тощо.

  Проектування систем з полімерних труб Pexgol є комплексним процесом, що вимагає діалогу між проектантом та постачальником і виробником задля комплектності бачення повного асортименту фітингів та аксесуарів, які можна застосувати для монтажу трубопровідних систем Pexgol в залежності від складності задачі.

При проектуванні варто врахувати особливі переваги структурованого (зшитого) поліетилену РЕХа та можливі способи з’єднання труби без застосування додаткового обладнання, а саме:

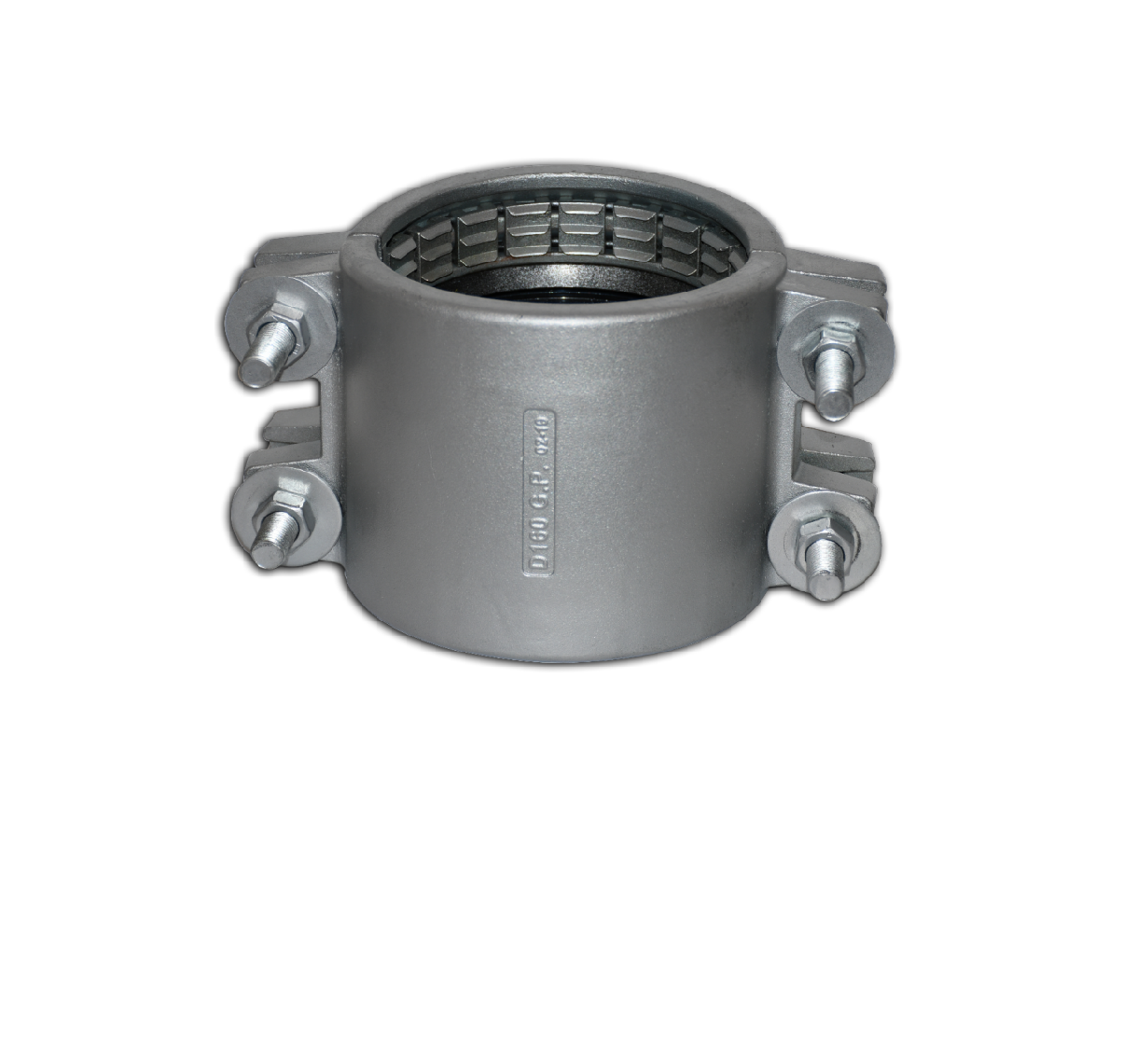

Механічна 2х секційна муфта	Секційні механічні муфти серії GP (Golan Plastic)

Способи з'єднання пластмасових труб, деталей з'єднувальних та арматури й місця їхнього розташування встановлюються проектом залежно від :

• призначення трубопроводу;
• виду й властивостей речовини, що транспортується;
• нормативного терміну служби трубопроводу;
• способу прокладання трубопроводу й умов виконання будівельно-монтажних робіт;
• температури навколишнього середовища;
• планувальних рішень щодо швидкості монтажу.

Вид з'єднання слід приймати з урахуванням умов забезпечення герметичності та міцності трубопроводу на весь прогнозований термін його експлуатації, а також технологічності проведення монтажних робіт і можливості ремонту трубопроводу.

Водночас слід врахувати ряд застережень щодо пластмасових труб, особливо поздовжнє подовження та передбачити необхідну фіксацію, якщо монтаж планується на горизонтальних опорах.

Ключові етапи проектування:

1.Аналіз умов експлуатації: Визначення робочого середовища, тиску, температури та інших параметрів.
2.Вибір класу труби: Оцінка абразивної та хімічної стійкості полімерної труби Pexgol з урахуванням прогнозованого строку служби та необхідного запасу міцності.
3.Гідравлічний розрахунок: Визначення діаметрів труб, що забезпечують необхідну пропускну здатність враховуючи шорсткість труби та коефіцієнт Манінга.
4.Механічний розрахунок: Розрахунок товщини стінок труб з урахуванням внутрішнього тиску та зовнішніх навантажень.
5.Вибір фітингів та арматури, підбір фланців відповідного стандарту: Підбір елементів з'єднання для нероз’ємного (застосування ЕФ фітингів) чи механічних фітингів, типів фланців для підєднання запірної та регулюючої арматури. Запірна й водорозбірна арматури повинні мати нерухоме кріплення до будівельних конструкцій, щоб зусилля, що виникають при користуванні арматурою, не передавалися на труби.
6.Розробка креслень: Створення детальних планів розміщення труб та елементів системи.

Сучасні програмні засоби:

У разі проєктування трубопроводів Pexgol Ви можете скористатися Autodesk Revit з оновленою бібліотекою BIM/CAD. Функціональні можливості Revit охоплюють весь життєвий цикл будівельного об'єкту, що дає змогу мати доступ усім фахівцям на стадіях проєктування, будівництва, тісно взаємодіючи один з одним. Коли архітектори, інженери та будівельники використовують одну уніфіковану платформу, ризик помилок  стає меншим, а процес проєктування - більш передбачуваним.
