Рекомендації щодо підземної установки трубопровідних систем PEXGOL

Полімерні трубопроводи Pexgol поставляються прямими секціями довжиною 11,8 метра з прямими кінцями. З'єднуються такі секції за допомогою електрофузійних (ЕФ) або механічних муфт. Однак, на замовлення виробник може виготовити такі ж секції або коротше, з буртами та фланцями, які будуть уже готові для встановлення.

Враховуючи гнучкість матеріалу трубопроводів Pexgol, навіть труби великих діаметрів (від 110 мм і аж до 355мм) можуть поставлятися в бухтах. Тому варто розглянути детальніше такі процеси:

• розмотка труб із бухти;
• з’єднання труб;
• укладка в траншею.

На швидкість розмотки впливає типорозмір труби та її довжина в бухті, наявності додаткового обладнання, умов роботи підприємства. Розмотка труби із бухти здійснюється при зовнішній температурі  не нижче плюс 5°С. Для розмотки необхідний кран вантажопідйомністю не менше 1 т та тяговий транспортний засіб.

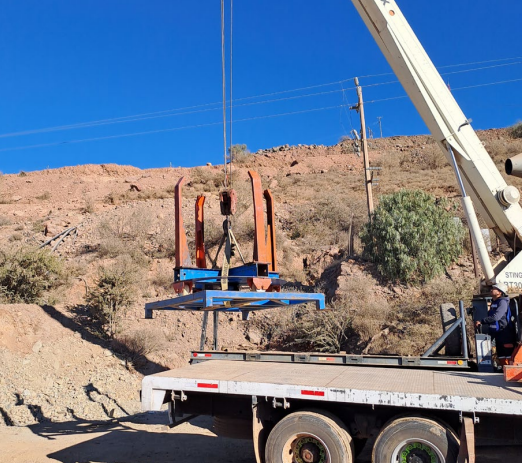

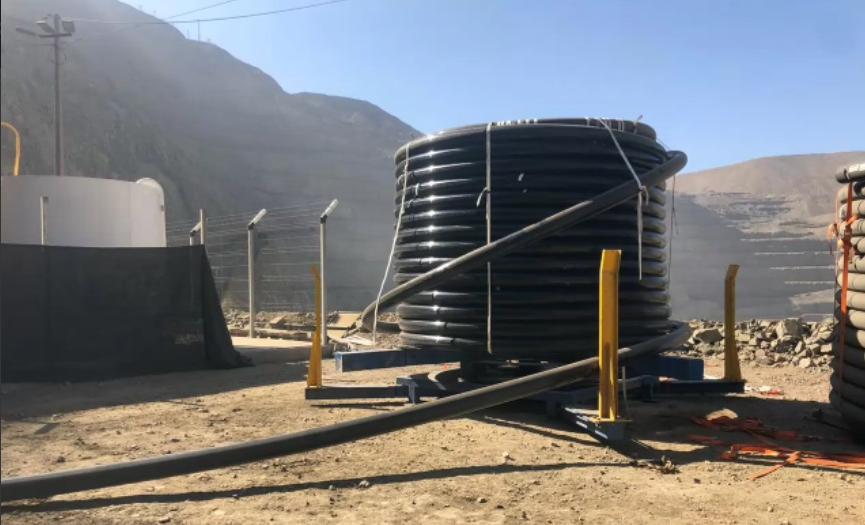

1. Розмотка труби за допомогою спеціального горизонтального розмотувача.

Трубу розмотують з бухти за допомогою спеціального обладнання - горизонтального розмотувача, на який розміщують бухту.  Кінець труби можна тягнути екскаватором, трактором або тягачем. Розмотування проводиться з кінця труби. Фіксуючі ремені розрізаються в міру розмотування труби, послідовно звільняючи кожен виток труби.

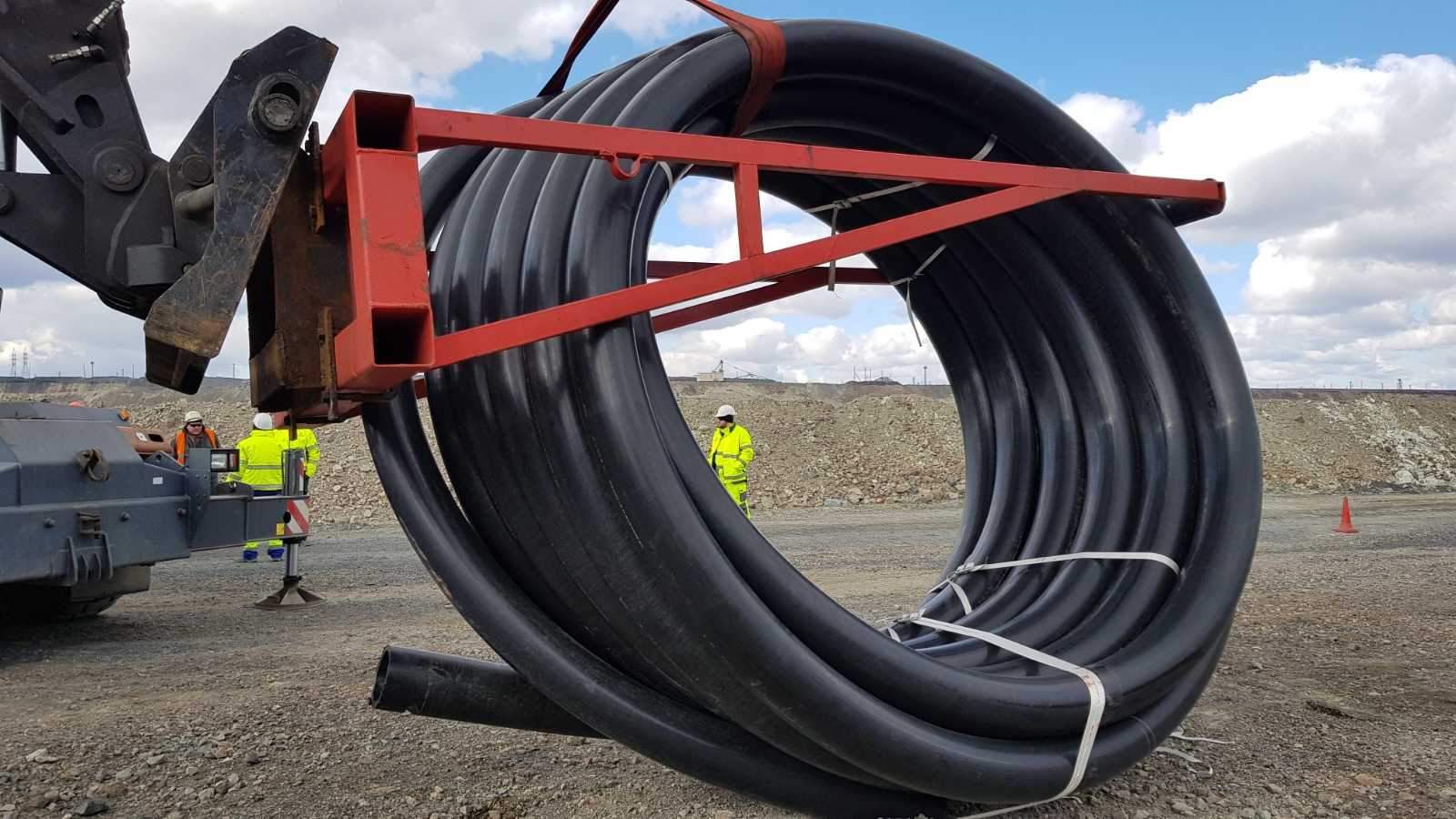

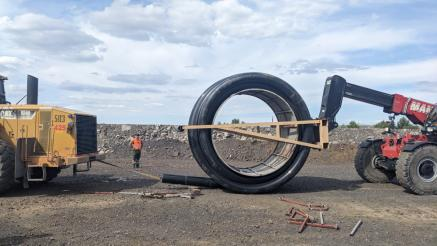

2. Размотка за допомогою вертикального розмотувача-рами з залучення вилочного навантажувача.

Такий тип розмотки використовується, коли є можливість руху тягача вздовж лінії монтажу чи траншеї. При такому методі розмотки абразивний вплив на трубу низький, що особливо важливо при  наявності нерівномірної чи камянистої місцевості. У випадку бездоріжжя такий метод розмотування може виявитись проблематичним. При розмотці з навантажувача, кінець труби фіксують нерухомо, а розкручують бухту, яка розміщена на рамі навантажувача.

3. Розмотка без застосування додаткового обладнання можлива для бухт з трубами до 160 мм або більше в залежності від метража. Бухта розміщується горизонтально на місцевості та додатково фіксуєтья з внутрішнього боку, розрізаються фіксуючі ремені послідовно та протягується кожен виток труби.

4.З’єднання труб

Для підземної установки застосовують ЕФ муфти та нероз’ємні фітинги труба/ніпель.

Виробник за замовленням може виготовити бухту з трубою та фітингом в діаметрі до 160 мм. Нероз’ємний фітинг під приварку до стальної труби може бути виготовлений з нержавіючої сталі чи вуглецевої сталі, покритий антикорозійним шаром. Процес зварювання ніпелю до металевої труби повинен здійснюватись кваліфікованим спеціалістом, щоб не вплинути та не погіршити з’єднання ніпелю з трубою шляхом пікового зварювання та контролю температури, що не повинна перевищувати температуру 130⁰С. Так як температура помякшення матеріалу PEXа становить 133⁰С.

 Процес ЕФ зварювання здійснюється кваліфікованим спеціалістом по процедурі зварювання апаратом з закладним нагріваючим елементом згідно ДСТУ-Н Б В.2.5-40:2009 “ПРОЕКТУВАННЯ ТА МОНТАЖ МЕРЕЖ ВОДОПОСТАЧАННЯ ТА КАНАЛІЗАЦІЇ З ПЛАСТИКОВИХ ТРУБ”.

5. Укладка в траншею

Траншея для всіх класів труби Pexgol повинна бути підготовленя та вирита з мінімально рекомендованою глибиною 60 см для уникнення пошкодження труби. У холодних регіонах глибину траншеї можна збільшити, щоб уникнути промерзання речовини при транспортуванні. Для максимально дозволеної глибини прокладанання труби в траншеї, зверніться до інженерів ФЛОВЕКС.

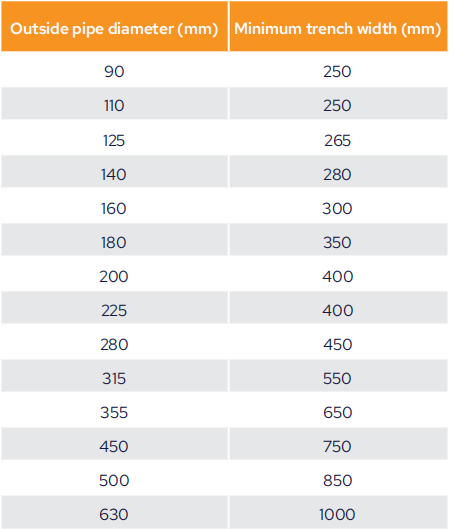

Ширина траншеї при укладанні труб Pexgol

Трубопровідні системи Pexgol володіють чудовими властивостями та стійкістю до зовнішніх пошкоджень і дозволяють прокладати трубу в траншеї без застосування піску; у випадку, ящо пісок вимагається згідно норм проектування, заповніть траншею піском 10 см над трубою.

Заповнювати траншею можна грунтом, який був вийнятий при викопуванні траншеї згідно ISO 14531, частина 4. Якщо в грунті місяться корозійні частинки, потрібно передбачити додаткове покриття металевих фітингів (цинковим або полімерним шаром).

Установка під дорогою чи тротуаром може бути здійснена без будь-яких захисних футлярів. У випадку вимог проектування в залежності від грунту чи твердих часточок в грунті варто врахувати всі необхідні заходи, щоб уникнути просідання грунту.

Укладка труб в траншею відбувається вручну або за допомогою спеціального обладнання (трубоукладчика або крану з малою вантажопідйомністю). Трубу Pexgol можна вкладати в траншею одним відрізком великої довжини враховуючи повороти траси за рахунок унікальної гнучкості труби.У випадку повороту траси, до прикладу, на 90 градусів, рекомендується викопати траншею відповідного радіусу.

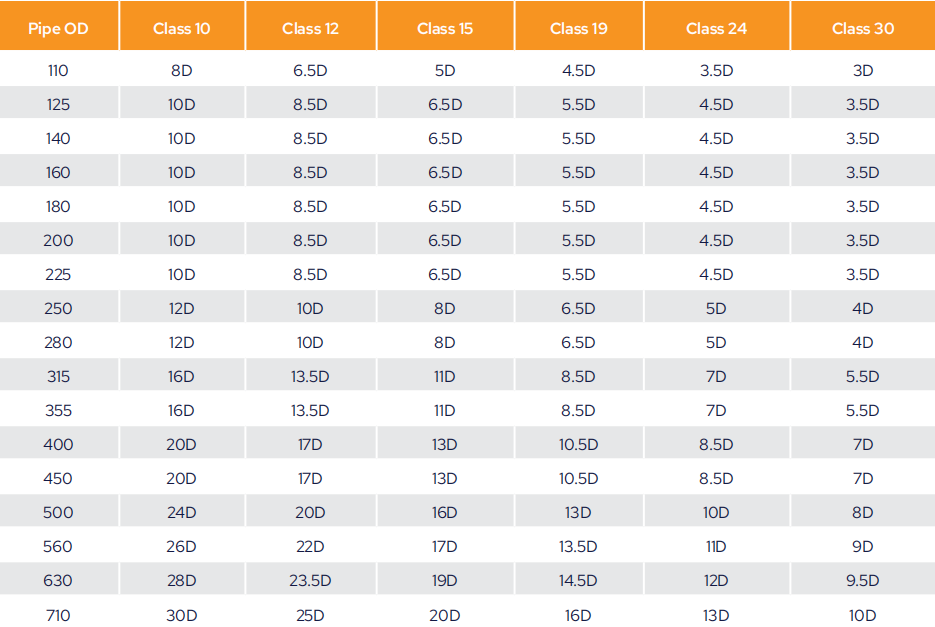

Повороти трубою Pexgol можна робити без застосування фасонних колін/відводів при умові, що мінімальний радіус вигину буде не менше допустимого в таблиці.

Якщо траншея вузька, то спочатку на площині монтують фітинги, а потім після з'єднання вкладають трубу в траншею, відмічая за потреби сигнальною стрічкою.

Проектувальник досягне найефективнішого проекту для конкретного застосування, проконсультувавшись з досвідченим підрядником і кваліфікованим інженером з монтажу труб Pexgol.
